TREILLIS SOUDE
Nous proposons une large gamme de treillis soudés de surface ou de structure, pour la construction de dalles et planchers béton
| Déclinaisons | AJOUTER AU DEVIS | |
|
TREILLIS SOUDE PANNEAU ST25CS Diam Fil (mm) : 7 Côte a (mm) : 3000 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PS33 30 Diam Fil (mm) : 5 / 4,5 Côte a (mm) : 3000 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PANNEAU PAF C Diam Fil (mm) : 4.5 Côte a (mm) : 3600 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PANNEAU PAF10 Diam Fil (mm) : 5.5 Côte a (mm) : 4000 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PANNEAU ST15C Diam Fil (mm) : 6 Côte a (mm) : 4000 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PANNEAU ST20 Diam Fil (mm) : 6 / 7 Côte a (mm) : 6000 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PANNEAU ST25 Diam Fil (mm) : 7 Côte a (mm) : 6000 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PANNEAU ST25C Diam Fil (mm) : 7 Côte a (mm) : 6000 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PANNEAU ST35 Diam Fil (mm) : 7 Côte a (mm) : 6000 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PANNEAU ST40C Diam Fil (mm) : 7 Côte a (mm) : 6000 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PANNEAU ST50 Diam Fil (mm) : 8 Côte a (mm) : 6000 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PANNEAU ST50C Diam Fil (mm) : 8 Côte a (mm) : 6000 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PANNEAU ST60 Diam Fil (mm) : 9 / 8 Côte a (mm) : 6000 Côte b (mm) : 2400 |
0,00 € |
|
|
TREILLIS SOUDE PANNEAU ST65C Diam Fil (mm) : 9 Côte a (mm) : 6000 Côte b (mm) : 2400 |
0,00 € |
|
Dans la même gamme
Description
Indispensable dans le ferraillage d'un plancher ou d'une dalle béton armé le treillis soudé est l'élément de structure en acier majeur dans la construction.
Le treillis soudé permet d'éviter la fissuration des dalles en béton grâce à son assemblage de fils d'acier soudés, qui forment un maillage, avec les fils porteurs (fils de trame) et les fils transversaux (fils de répartition). Les treillis soudés existent en plusieurs dimensions, diamètres de fil et dimensions du maillage.
Les treillis soudés peuvent être utilisés pour des dalles de compression pour plancher béton, coulée sur entrevous, poutrelles et hourdis, ou pour l'armature de dalle de béton sur terre plein en maçonnerie de piscine par exemple, ou sous-sol..
Les treillis de surface
Sous la désignation RAF R, PAF R, RAF C, PAF C ou PAF V, c'est treillis peuvent être à mailles carrées (C) ou rectangulaires (R). D'un diamètre maximum de 5mm, ces trellis sont utilisés pour éviter les micro fissure du béton coulé de dalle de compression, chape, ou plancher chauffant. Ce treillis ne rentre pas en compte dans le calcul de résistance du béton armé.
Le treillis de structure
Le nom commence par ST, ces treillis ont donc un rôle structurel, d'armature, dans les ouvrages en béton armé. Leurs fils ont une épaisseur minimum de 5.5mm, ils sont utilisés des dalles plus épaisses, qui auront à supporter des charges plus lourdes, ou pour les dalles béton sur terre plein.

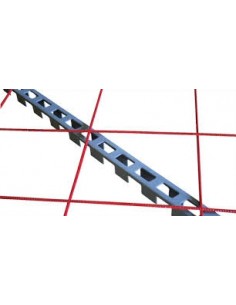

Lors de leur pose, il faut les ligaturer pour les solidariser, en prévoyant un chevauchement suffisant, et les surélever en utilisant nos cales de treillis soudé afin de garantir un enrobage suffisant lors du coulage, en fonction de l'épaisseur de la dalle.
Dans le cas de double ferraillage, on peut utiliser nos écarteurs pour treillis qui permettent de contrôler l'écartement des panneaux
Pour connaitre le type de treillis soudé à utiliser, reportez vous aux DTU suivant :
Le DTU 13.3 : Conception, calcul et exécution des dallages
Le DTU 21 : Exécution des ouvrages en béton
Le DTU 23.5 : Planchers à poutrelles en béton
Respectez le plan de ferraillage adapté à votre zone sismique afin d'éviter tout risque de fissuration.
Vous trouverez sur notre site des écarteurs de treillis métallique pour les doubles ferraillage, ainsi que des cales pour respecter l'enrobage minimum de votre armature métallique dans le béton (à adapter en fonction de votre exposition au risque de rouille)
Détails du produit
- MATIERE
- ACIER
- QUALITE
- TREILLIS SOUDES
