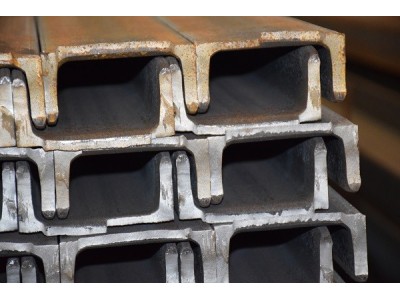

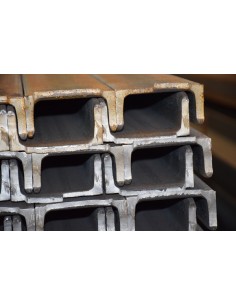

Profilés UPE : le U à ailes parallèles
L'UPE est un profilé en U dont les faces intérieures des ailes sont parallèles. C'est ce qui le distingue de l'UPN, dont les ailes sont inclinées et qui exige des rondelles biaises pour un boulonnage à plat.
Pour une même désignation, l'UPE présente des ailes plus larges et une âme plus fine que l'UPN. À poids équivalent, il offre un meilleur moment d'inertie — et un assemblage nettement plus simple.
Applications
- Chevêtres et encadrements d'ouverture
- Longerons et traverses fixés contre une paroi
- Ossatures de mezzanine
- Supports d'équipement et structures secondaires
- Cadres et châssis assemblés par boulonnage
Une contrainte à connaître
La section en U est ouverte : son centre de cisaillement ne coïncide pas avec son centre de gravité. Une charge appliquée dans l'axe de l'âme induit donc une torsion parasite. Sur les portées importantes ou les charges excentrées, cet effet doit être pris en compte au calcul, ou neutralisé par un maintien approprié.
En construction neuve, l'UPE est généralement préféré à l'UPN pour sa facilité d'assemblage. L'UPN reste incontournable en réhabilitation, pour s'aligner sur l'existant. Voir notre guide des poutrelles métalliques.
Nuance et longueur
Nuance courante S235JR, barres de 6 mètres. Le dimensionnement doit être validé par un bureau d'études structure.
Livraison sur chantier dans les 7 départements du quart Sud-Est. Demandez votre devis.
