Profilés UPN : le U laminé traditionnel

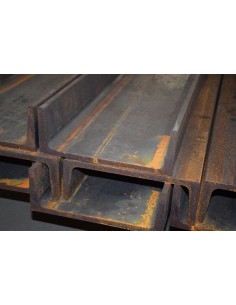

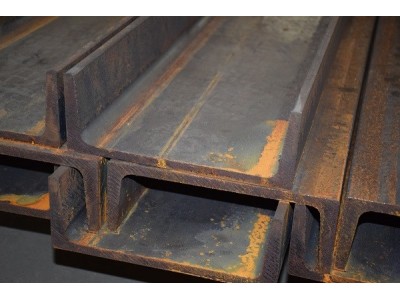

L'UPN est la forme historique du profilé en U. Ses ailes présentent une inclinaison intérieure, héritage du procédé de laminage d'origine. Il reste très largement utilisé, en particulier sur les ouvrages existants où il faut s'aligner sur les sections déjà en place.
Le profil en U s'emploie partout où il faut fixer un élément contre une paroi, un plancher ou une autre pièce : sa face plane facilite l'appui et la liaison.
Applications
- Chevêtres et encadrements d'ouverture
- Renforts et reprises sur structures existantes
- Longerons, traverses et supports
- Ossatures de mezzanine et planchers techniques
- Bâtis et châssis mécano-soudés
UPN ou UPE ?
L'inclinaison des ailes de l'UPN complique le boulonnage à plat : il faut des rondelles biaises pour rattraper l'angle. L'UPE, à ailes parallèles, s'assemble directement et offre un meilleur moment d'inertie à poids équivalent.
En pratique : UPE en construction neuve pour la simplicité d'assemblage, UPN en réhabilitation pour la compatibilité avec l'existant. Notre guide des poutrelles métalliques détaille la comparaison.
Une contrainte à connaître
Comme tout profil en U, l'UPN a un centre de cisaillement décalé par rapport à son centre de gravité. Une charge appliquée dans l'axe de l'âme induit une torsion parasite, à prendre en compte au calcul sur les portées importantes.
Nuance et longueur
Nuance courante S235JR, barres de 6 mètres. Pour les environnements corrosifs, consultez notre gamme de poutrelles inox.
Le dimensionnement doit être validé par un bureau d'études structure. Livraison sur chantier dans les 7 départements du quart Sud-Est. Demandez votre devis
