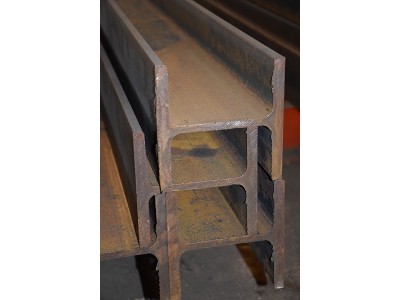

La HEA est une poutrelle en H à larges ailes, presque aussi larges que la section est haute. Elle offre une rigidité proche dans les deux directions et résiste mieux au flambement et au déversement qu'un IPE. C'est la plus légère des trois familles en H, avec le meilleur rapport rigidité / poids.
Tableau des poutrelles HEA
Cliquez sur une référence pour voir toutes ses caractéristiques et demander un devis.
| Profilé | h x b (mm) | tw / tf (mm) | Poids (kg/m) | Iy (cm⁴) |
| HEA 100 | 96 x 100 | 5 / 8 | 16,7 | 349 |
| HEA 120 | 114 x 120 | 5 / 8 | 19,9 | 606 |
| HEA 140 | 133 x 140 | 5,5 / 8,5 | 24,7 | 1 033 |
| HEA 160 | 152 x 160 | 6 / 9 | 30,4 | 1 673 |
| HEA 180 | 171 x 180 | 6 / 9,5 | 35,5 | 2 510 |
| HEA 200 | 190 x 200 | 6,5 / 10 | 42,3 | 3 692 |
| HEA 220 | 210 x 220 | 7 / 11 | 50,5 | 5 410 |
| HEA 240 | 230 x 240 | 7,5 / 12 | 60,3 | 7 763 |
| HEA 260 | 250 x 260 | 7,5 / 12,5 | 68,2 | 10 455 |
| HEA 280 | 270 x 280 | 8 / 13 | 76,4 | 13 673 |
| HEA 300 | 290 x 300 | 8,5 / 14 | 88,3 | 18 264 |
| HEA 320 | 310 x 300 | 9 / 15,5 | 97,6 | 22 929 |
| HEA 340 | 330 x 300 | 9,5 / 16,5 | 104,8 | 27 693 |

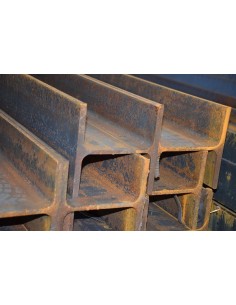

| HEA 360 | 350 x 300 | 10 / 17,5 | 112,1 | 33 090 |
| HEA 400 | 390 x 300 | 11 / 19 | 124,8 | 45 069 |
Valeurs théoriques indicatives (NF EN 10365). h = hauteur réelle, b = largeur d'aile, tw = épaisseur d'âme, tf = épaisseur d'aile.
Applications
- Poutres secondaires de planchers mixtes
- Ossatures et portiques de bâtiment
- Poteaux faiblement chargés
- Charpentes et structures légères
Attention : la hauteur réelle d'une HEA est inférieure à sa désignation (une HEA 200 mesure 190 mm). Le tableau ci-dessus donne la hauteur réelle. Pour plus de résistance à hauteur égale, voyez les poutrelles HEB.
Pour choisir entre IPE, HEA, HEB, HEM, UPE et UPN, lisez notre guide des poutrelles métalliques.
Nuance, devis et livraison
Acier S275. Le dimensionnement doit être validé par un bureau d'études structure. Livraison sur chantier dans les 9 départements du quart Sud-Est, par camion grue : demandez votre devis, réponse sous 24 h.
