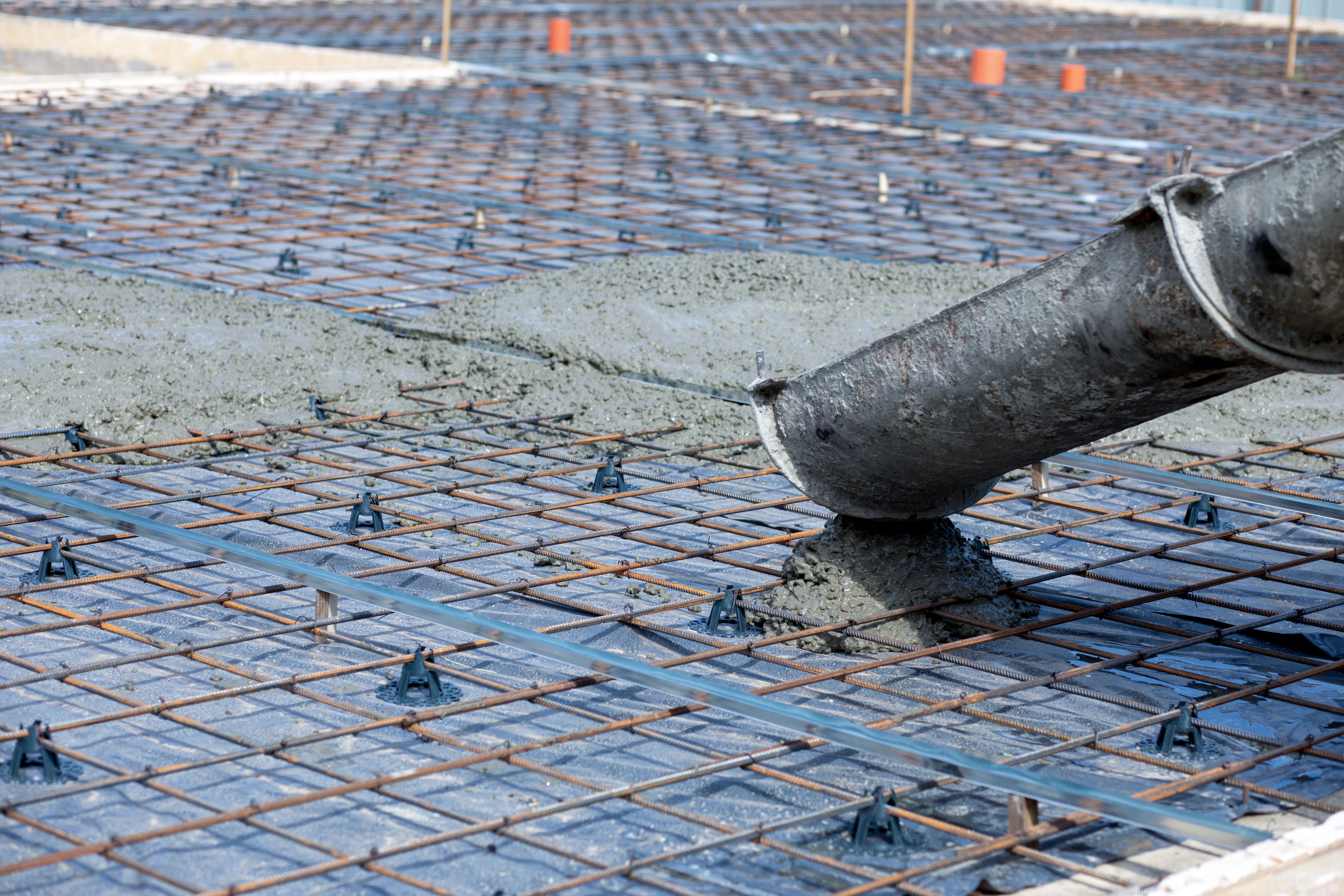

Le treillis soudé est une armature en acier constituée de fils soudés en maille carrée ou rectangulaire, utilisée pour le ferraillage des dalles béton. Le choix du type de treillis dépend de l'épaisseur de la dalle et des charges qu'elle devra supporter. Voici les préconisations courantes utilisées par les professionnels du bâtiment.
Tableau de correspondance treillis / épaisseur de dalle
| Type de treillis | Diamètre des fils | Maille | Épaisseur de dalle | Usage courant |
|---|---|---|---|---|
| ST10 (PAF 10) | 5,5 mm | 150 x 150 mm | 10 à 12 cm | Dalle de sol légère, garage, abri de jardin |
| ST15 | 6 mm | 150 x 150 mm | 12 à 15 cm | Dalle de maison individuelle, dalle de plain-pied |
| ST20 | 7 mm | 150 x 150 mm | 15 à 20 cm | Dalle avec charges moyennes, locaux commerciaux |
| ST25 | 8 mm | 150 x 150 mm | 20 cm et plus | Dalle industrielle, parking, zones de stockage |
| ST25C | 8 mm | 100 x 100 mm | 20 cm et plus | Dalle très chargée, zone de passage d'engins |
Ces préconisations sont données à titre indicatif. Le dimensionnement définitif doit être validé par un bureau d'étude structure ou conformément aux prescriptions du DTU applicable.
Cas particuliers
- Terrasse extérieure — l'épaisseur reste le critère principal, mais soignez l'enrobage : en extérieur, une armature insuffisamment enrobée se corrode et fait éclater le béton.
- Dalle de piscine — ouvrage soumis à des efforts hydrostatiques permanents, le dimensionnement relève systématiquement d'une étude.
- Passage d'engins — au-delà des charges roulantes courantes, un ST25C peut ne pas suffire. Nous consulter.
ST25, ST25C, ST25CS : quelle différence ?
Le chiffre indique la section d'acier en cm² par mètre linéaire : un ST25 offre 2,57 cm²/m dans le sens porteur. Les lettres qui suivent précisent la géométrie de la maille.
- ST25 — maille rectangulaire. La section d'acier est plus importante dans le sens porteur que dans le sens transversal. Il a donc un sens de pose à respecter.
- ST25C — maille carrée. Section identique dans les deux directions, pas de sens de pose. C'est le choix courant quand les efforts ne sont pas orientés.
- ST25CS — [à compléter selon votre fiche fournisseur]
En pratique, le ST25C est plus simple à mettre en œuvre puisqu'il ne peut pas être posé à l'envers. Le ST25, à section équivalente dans le sens porteur, est en général plus économique.
Comment lire une désignation
Le préfixe ST désigne un treillis soudé standard. Le préfixe PAF (Panneau à Fils) correspond à la même famille de produits, avec une nomenclature d'origine différente : un PAF 10 équivaut à un ST10.
Le C final indique une maille carrée, l'absence de lettre une maille rectangulaire.
Dimensions standards des panneaux
| Format | Surface |
|---|---|
| 4,80 x 2,40 m | 11,52 m² |
| 6,00 x 2,40 m | 14,40 m² |
Pose et recouvrement
Les panneaux de treillis soudé se posent avec un recouvrement minimal d'une maille (150 mm) entre deux panneaux adjacents. Ils doivent être maintenus à une hauteur d'enrobage de 3 cm minimum par rapport à la sous-face de la dalle à l'aide d'écarteurs adaptés. En périphérie, prévoir un débord d'au moins 5 cm par rapport au bord de dalle.
Stockage et manutention
Les panneaux sont livrés en rack. Ils doivent être stockés à plat, hors sol, à l'abri de l'humidité prolongée pour éviter la formation de rouille surfacique avant coulage. Une légère oxydation de surface n'affecte pas les caractéristiques mécaniques du produit.
Accessoires associés
- Écarteurs et distanciers – Pour maintenir le treillis à la bonne hauteur dans la dalle et assurer l'enrobage réglementaire
- Ronds HLE – Pour les renforts ponctuels et les zones de recouvrement
- Chainages – Pour la liaison entre la dalle et les murs périphériques
Livraison sur chantier
CODIP livre les treillis soudés directement sur vos chantiers dans les 7 départements du quart Sud-Est. Contactez-nous pour un devis de livraison.
