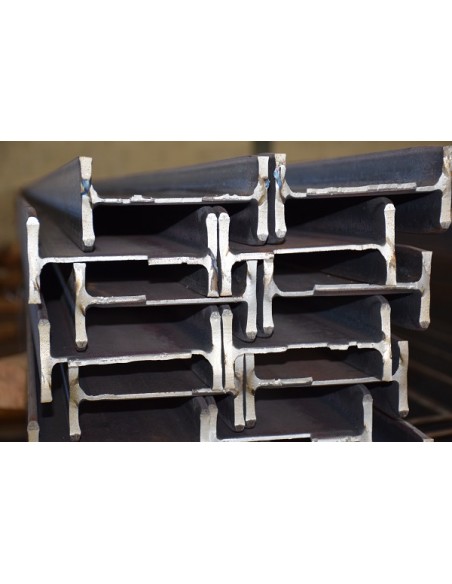

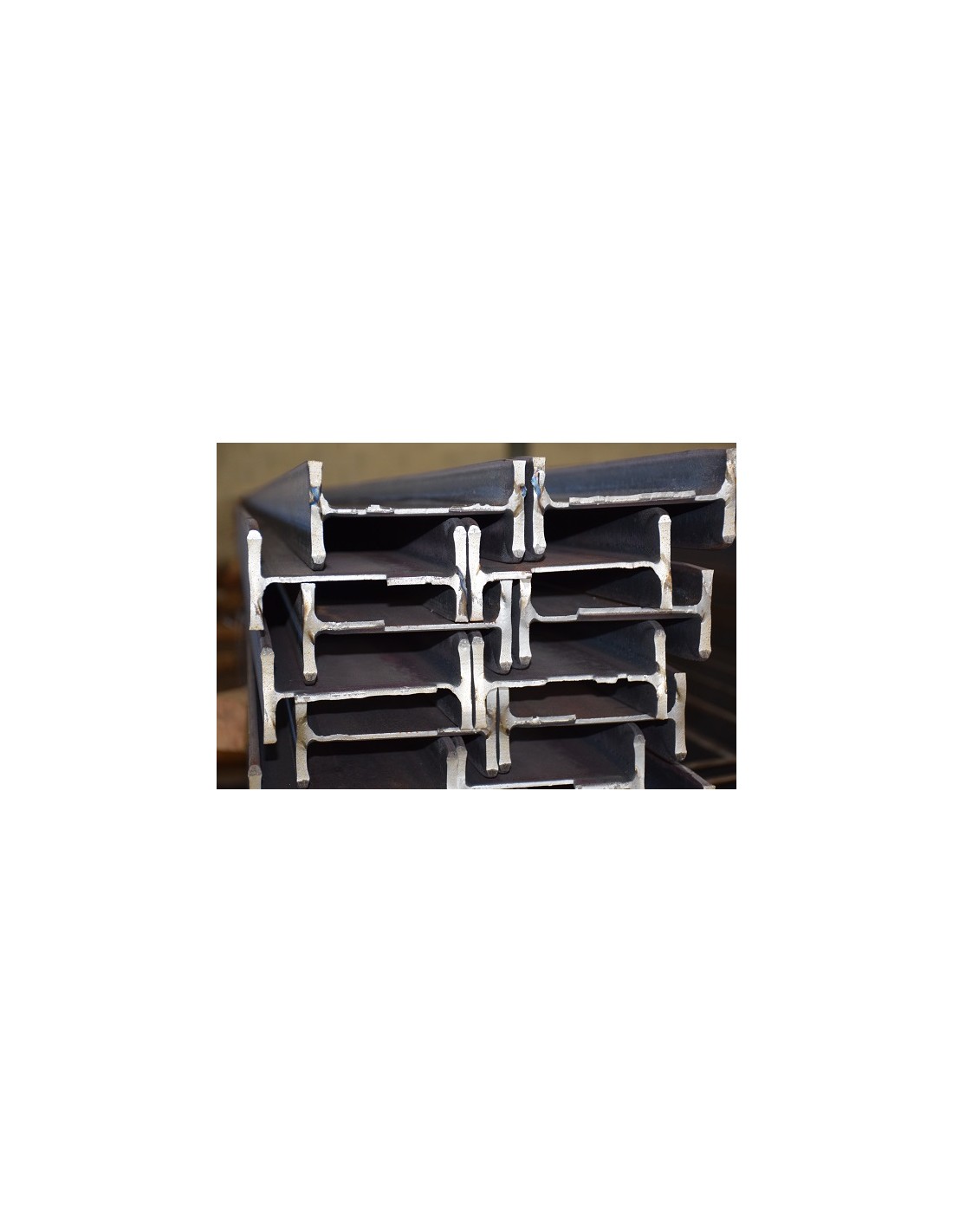

Poutrelle IPE 100 : caractéristiques
L'IPE 100 est une poutrelle en I à ailes parallèles de 100 mm de hauteur et 55 mm de largeur d'aile, pour un poids de 8,1 kg par mètre. La section en I place la matière loin de l'axe de flexion : c'est le profilé le plus économique pour porter une charge sur une portée.
CODIP le fournit en acier S275. Précisez la longueur souhaitée dans votre demande : nous vous confirmons les longueurs disponibles et la coupe.
Dimensions et poids
| Hauteur h | 100 mm |
|---|---|
| Largeur d'aile b | 55 mm |
| Épaisseur d'âme tw | 4,1 mm |
| Épaisseur d'aile tf | 5,7 mm |
| Rayon de congé r | 7 mm |
| Section A | 10,32 cm² |
| Poids au mètre* | 8,1 kg/m |
| Poids pour 6 m* | ≈ 49 kg |
| Poids pour 12 m* | ≈ 97 kg |
Caractéristiques statiques
| Valeur | Axe fort (y) | Axe faible (z) |
|---|---|---|
| Moment d'inertie I | 171 cm⁴ | 15,9 cm⁴ |
| Module élastique Wel | 34,2 cm³ | 5,79 cm³ |
* Valeurs théoriques indicatives (NF EN 10365). Le dimensionnement d'un ouvrage doit être validé par un bureau d'études structure.
Applications de l'IPE 100
- Linteaux et chevêtres légers
- Petites mezzanines et plateformes
- Pannes de charpente légère
- Ossatures secondaires
Ses ailes étroites rendent l'IPE sensible au déversement : sans maintien latéral suffisant, ou pour un poteau, préférez un profil en H comme les poutrelles HEA.
Autres profilés
Section voisine : IPE 80 et IPE 120. Pour comparer toutes les hauteurs, voir notre tableau des poutrelles IPE. Pour choisir entre les familles, lisez notre guide des poutrelles métalliques.
Devis et livraison
Indiquez la longueur et la quantité, puis ajoutez au devis : réponse sous 24 h. Retrait à notre dépôt d'Aix-les-Milles ou livraison sur chantier dans le quart Sud-Est, par camion grue.
